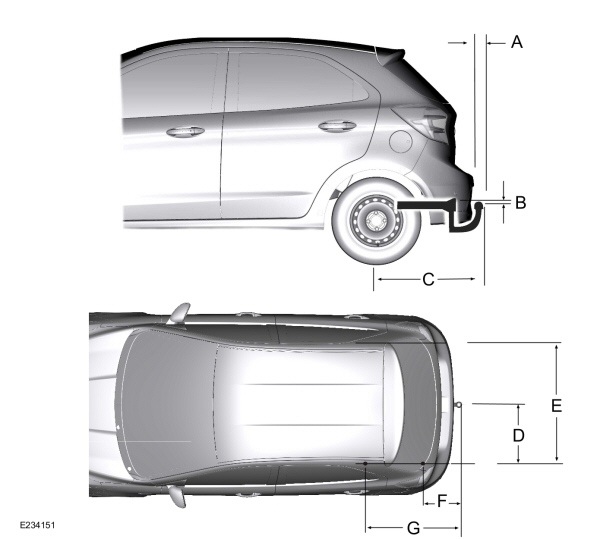

| Item |
Omschrijving
van de maat |
mm |
| A |
Bumper -
achterzijde trekhaakkogel |
112mm |
| B |
Bevestigingspunt - hart trekhaakkogel |
24mm |
| C |
Hart wiel -
hart trekhaakkogel |
730mm1 |
| D |
Hart
trekhaakkogel - langsbalk |
506mm |
| E |
Afstand tussen
langsbalken |
1.012mm |
| F |
Hart
trekhaakkogel - hart 1e bevestigingspunt |
318mm |
| G |
Hart
trekhaakkogel - hart 2e bevestigingspunt |
475mm |
1Maximaal toegestane overhang van de koppelinrichting
Maximale statische verticale belasting
