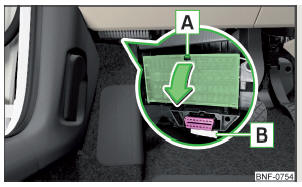

Afb. 167
Afdekking van de zekeringenhouder
verwijderen
De zekeringen bevinden zich onder het stuurwiel aan onderzijde van het
dashboard
" afb. 167.
Zekering vervangen
- De contactsleutel eruit trekken, het licht en alle elektrische
stroomverbruikers
uitschakelen.
- Op borglip A drukken " afb. 167.
- De afdekking in pijlrichting openen.
- De klem B verwijderen.
- Met de klem de defecte zekering verwijderen, vervolgens een nieuwe
zekering
aanbrengen.
- De klem weer op de oorspronkelijke plaats opbergen.
- De afdekking tegen de pijlrichting in dichtklappen tot deze vergrendelt.
